Сборка Ламика X86MTS и не только...

Сообщение Shadow » 10 янв 2011 13:14
СообщениеСообщение отдельно

Сегодня наконец-то руки дошли до давно уже пылившегося в углу Ламигласа X86MTS, а точнее - его бланка XSH 102 2 MT.
Бланк типичный магнум, без колец - реальный экстра-фаст.
Сразу скажу, что магазинная палочка сильно отличается по динамике от той, что сейчас держу на руках. Всему виной кольца Алконайт (Alconite), которые сильно перегружают бланк (особенно вершинку).
Схема расстановки колец, предложенная Ламигласом такова: 25-20-12-10-8-8-8-7-7.
После согласования с Эдуардом, получилась вот такая расстановка: 25-16-10-8-7-6-6-6.
Раннинги Fuji SiC (6ки и 7ка) в титане, 8-ка Fuji SiC, 10,16, 25 - Alconite. Кольца КТ-типа, что на фото.
Вот так выглядят на бланке (пока примотал только скотчем).
Тюльпан, по идее, должен быть MNST в титане (T-MNST), но... T-MNST 6H-2.2mm весит 0,5 гр. А T-FST 6-2.2mm весит 0,32 гр. Разница весьма ощутима. Поэтому решили ставить FST.
Расстановка делалась для использования с РЕ-шнурами. КТ выбрали из-за меньшей "зацепистости", да и красиво.
После прикрепления к бланку заметно, что КТ чуть выше тюльпана. Это ввергло меня в некоторое уныние, но успокоили сказав, что это не критично.
Кольца в титане лишь немного изменили строй удилища, он остался таким же злым и быстрым. Что и требовалось от них ))).
Другой проблемой оказалось подобрать нитки под цвет бланка. А бланк, мягко говоря, не самый обычный. Под разными углами он меняет цвет от темно-коричневого (почти-черного) до светло-коричневого. Как оказалось, в России проблема с нитками черного, темно-зеленого и темно-серого цветов, которые подходят под большинство бланков. Пришлось покопаться в каталоге Gudebrod. В итоге выбор пал на 396 цвет. (в каталоге он смотрится немного другим - посветлее).
На деле цвета совпали.
Ручка выбиралась самая дешевая, а что еще есть дешевле EVA?
Та, что приехала, оказалась очень твердой и довольно легкой. Что тоже порадовало.
Держак думал скелетного типа, но в итоге остановились на Fuji DPS 17. Скелетник хотел под разнесенку. Но... Опять же не факт, что на таком бланке это удачный вариант.
Итак, осталось все это дело собрать в кучу и отдать на сборку. Пока есть желание поиграться с расстановкой.
Кстати, будут собираться 2 спининга на таких бланках (возможно с разными картами расстановки колец). Так что будем ждать отзывов от коллеги.

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 23 мар 2011 21:38
СообщениеСообщение отдельно

К такому Ламику можно было бы приделать например вот такую ручку:
:oops:
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение Shadow » 23 мар 2011 21:43
СообщениеСообщение отдельно

Uncle, :b: :b: :b:
У меня примерно такая же, но с подправками под мою руку. Завтра выставлю фото. Форе сделан так, чтобы можно было класть палец на бланк.

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Shadow » 08 апр 2011 21:50
СообщениеСообщение отдельно

Расстановка 9 колец.
Последний раз редактировалось Shadow 08 апр 2011 22:33, всего редактировалось 1 раз.

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 08 апр 2011 21:59
СообщениеСообщение отдельно

Кольцемоталка :D

С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение Shadow » 08 апр 2011 22:06
СообщениеСообщение отдельно

Uncle, когда кольца начнешь мотать? Только про карту не спрашивай, не ее у меня! :D :D :D
Я вот себе представил тех, кто мотает кольца на коленках. Это ж сколько терпения надо... Я тут на мушке 50-60 оборотов кое-как выдерживаю... :D

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 08 апр 2011 22:14
СообщениеСообщение отдельно

Надо одиночную опору доделать и к мотору крепление-зажим бланка-рукояти сделать, и можно мотать-лачить. :)
С уважением, Uncle
PS Сегодня пересчитал кольца на родном ламике - 9 штук. Они что-то знают! :shock: :D
Uncle



Re: Сборка Ламика X86MTS

Сообщение eduard_barsukov » 08 апр 2011 22:14
СообщениеСообщение отдельно

Азат убери верхнюю фотографию , не так поймут.

C уважением eduard_barsukov
Аватара пользователя
eduard_barsukov
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 1007
Зарегистрирован: 29 сен 2006 18:35
Город: Набережные Челны
Имя: Эдуард Барсуков
Карма: 15

Re: Сборка Ламика X86MTS

Сообщение Uncle » 08 апр 2011 22:19
СообщениеСообщение отдельно

Или подпись сделать: "Куда-то прое...ось одно кольцо!" :D
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение Shadow » 08 апр 2011 22:35
СообщениеСообщение отдельно

Uncle писал(а):PS Сегодня пересчитал кольца на родном ламике - 9 штук. Они что-то знают!

Они знают многое, вот если бы еще на русском говорили )))
eduard_barsukov, убрал.

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение eduard_barsukov » 08 апр 2011 22:43
СообщениеСообщение отдельно

Uncle писал(а):Или подпись сделать: "Куда-то прое...ось одно кольцо!" :D
С уважением, Uncle


Оно слетело :), что в принципе зихер и никак не красит человека, собирающего спиннинг :oops: , ибо по цепочке могут слететь все кольца и бланк как катапульта выстрелит , либо может сломаться на конце.

C уважением eduard_barsukov
Аватара пользователя
eduard_barsukov
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 1007
Зарегистрирован: 29 сен 2006 18:35
Город: Набережные Челны
Имя: Эдуард Барсуков
Карма: 15

Re: Сборка Ламика X86MTS

Сообщение Shadow » 08 апр 2011 22:48
СообщениеСообщение отдельно

eduard_barsukov, страшно даже представить...

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 09 апр 2011 04:36
СообщениеСообщение отдельно

"Вон оно чё..." (с) :shock: Да, будe знать теперь! А то получится, как в старом анекдоте: "Ну, что Вы, поручик! Так ведь можно и по морде получить!..."
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение eduard_barsukov » 09 апр 2011 17:17
СообщениеСообщение отдельно

eduard_barsukov писал(а):ибо по цепочке могут слететь все кольца и бланк как катапульта выстрелит ,


Поправлюсь не все а несколько :)

C уважением eduard_barsukov
Аватара пользователя
eduard_barsukov
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 1007
Зарегистрирован: 29 сен 2006 18:35
Город: Набережные Челны
Имя: Эдуард Барсуков
Карма: 15

Re: Сборка Ламика X86MTS

Сообщение Uncle » 09 апр 2011 20:14
СообщениеСообщение отдельно

Работ по изготовлению оснастки потихоньку двигаются...


Осталось изготовить зажим для бланка/рукояти и стапель будет готов.

С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение Shadow » 15 апр 2011 21:07
СообщениеСообщение отдельно

http://fotki.yandex.ru/users/azatei84/view/1199481/

http://fotki.yandex.ru/users/azatei84/view/1199485/

:P :P :P :P :P :P :P :P :P :P :P

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Shadow » 16 апр 2011 11:26
СообщениеСообщение отдельно

Что ж...
Наконец удочка собрана. Сегодня прошли первые неофициальные испытания. Чуть глуше, чем Эвид (может просто не привык еще и показалось), зато строй более "мягкий". Пуляет очень хорошо, чуялку, тоже с непривычки, не могу описать. Нижний тест соответствует заявленному, 10 гр. уже отстукивает вовсю (хотя и 7 гр. на такой тяге чувствуются довольно прилично). Слышно каждую веточку и любое изменение дна.
Чуть позже выложу фото.

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 07 янв 2012 11:34
СообщениеСообщение отдельно

Пока Азат выкладывает фото, я добавлю сюда же, дабы темы не плодить...
Пошел в сборку второй Ломик, в этот раз на базе бланка XMG114-2L (Эсприт 9,6 до 14гр ).

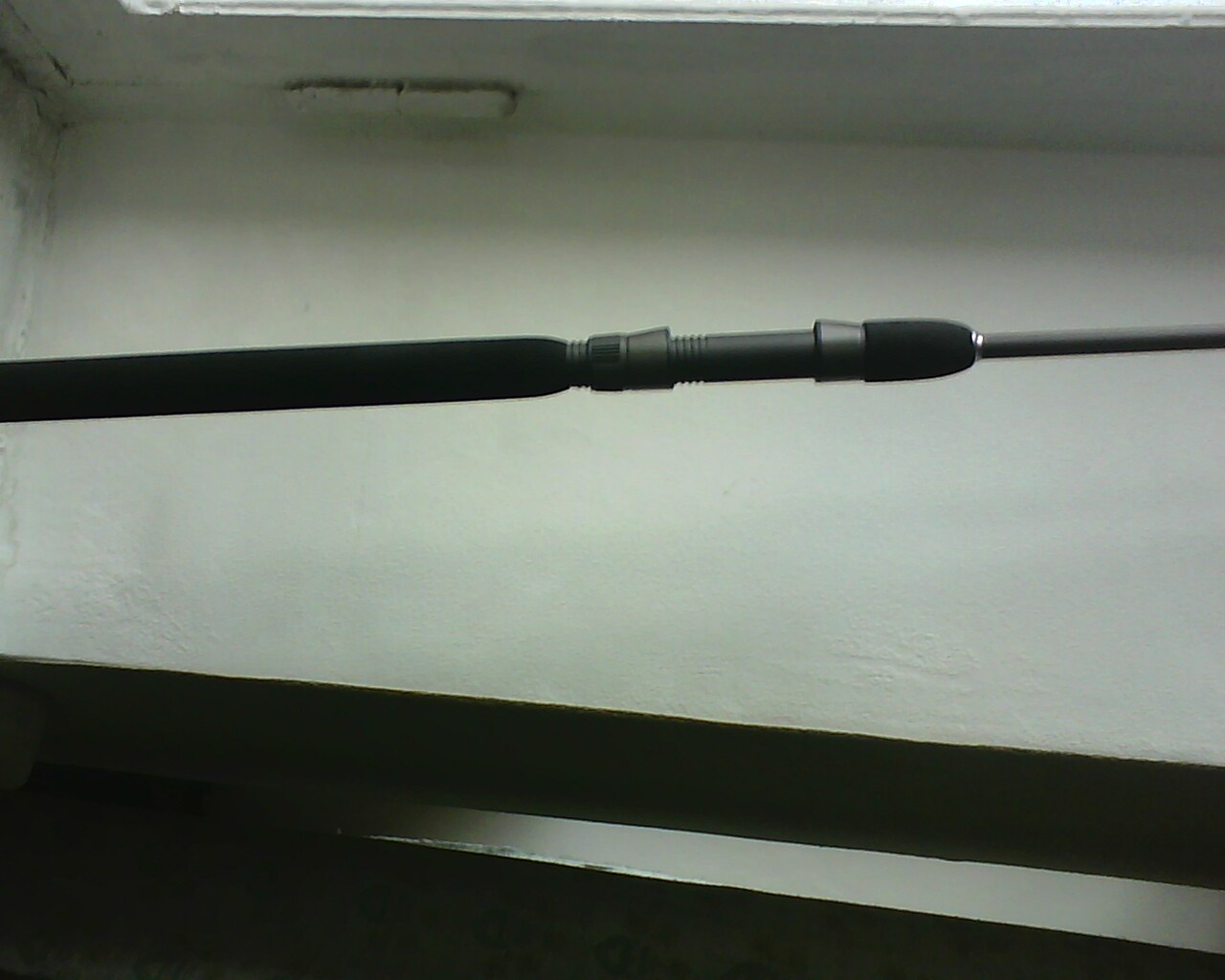

Ручка в этот раз будет такая:

Укороченный форегрип предполагает возможность держать палец на бланке. Для чего? А кто ж его знает! Но вдруг захочется! :D
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение Shadow » 07 янв 2012 12:49
СообщениеСообщение отдельно

Моя техника :-)

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 07 янв 2012 13:09
СообщениеСообщение отдельно

Ну вот весной, Алла бирса, и оценишь. :) Кольца только не забудь заказать! :D
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение nev00000 » 11 янв 2012 13:59
СообщениеСообщение отдельно

Uncle, а что за мотор использовали в установке для намотки и сушки обмотки колец? Тож хочу себе такой григат создать, а с мотором загвоздка, какой малооборотистый движек воткнуть не знаю?

Хде рыба?
Аватара пользователя
nev00000
-
-

Сообщения: 135
Зарегистрирован: 07 май 2007 11:42
Город: Казань
Имя: Алексей
Карма: 0

Re: Сборка Ламика X86MTS

Сообщение Kurbor » 11 янв 2012 14:24
СообщениеСообщение отдельно

есть мотор-редуктор РД-09, от 180 до 10 оборотов в минуту, на шильдике написано, раньше были на чеховском..

Fillet & release !
Аватара пользователя
Kurbor
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 6223
Зарегистрирован: 23 мар 2007 20:41
Имя: Борис

Re: Сборка Ламика X86MTS

Сообщение nev00000 » 11 янв 2012 15:12
СообщениеСообщение отдельно

Kurbor, спасибо! Будем искать, зацепочка есть!

Хде рыба?
Аватара пользователя
nev00000
-
-

Сообщения: 135
Зарегистрирован: 07 май 2007 11:42
Город: Казань
Имя: Алексей
Карма: 0

Re: Сборка Ламика X86MTS

Сообщение Shadow » 11 янв 2012 15:30
СообщениеСообщение отдельно

У мну есть движок от советского кинопроектора - сильный, мощный, стабильный. Может крутить хоть 20 палок одновременно. Нужен только редуктор.

В интернете рыбы нет!
Аватара пользователя
Shadow
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9447
Зарегистрирован: 09 мар 2008 21:07
Город: Казань
Имя: Азат
Карма: 43

Re: Сборка Ламика X86MTS

Сообщение Uncle » 11 янв 2012 15:43
СообщениеСообщение отдельно

Я использовал от микроволновки. Где-то читал про двигатели от стеклоочистителей ВАЗовских...
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение Uncle » 21 янв 2012 21:57
СообщениеСообщение отдельно

В ожидании колец решил попробовать себя в украшательствах... (устрашательствах?) :D

Вот такая фиговина полосатенькая... :roll:
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение nev00000 » 23 янв 2012 08:15
СообщениеСообщение отдельно

Красивашно!
Надпися будете делать? Интересуюсь знать потому, что тоже хочу надпися сделать, а вот где декальную бамагу купить, чтоб она распечатку налазерном принтере выдержала, не знаю.

Хде рыба?
Аватара пользователя
nev00000
-
-

Сообщения: 135
Зарегистрирован: 07 май 2007 11:42
Город: Казань
Имя: Алексей
Карма: 0

Re: Сборка Ламика X86MTS

Сообщение Uncle » 23 янв 2012 16:39
СообщениеСообщение отдельно

Про декол - думаю, но пока не решил. В принципе есть прозрачная пленка для принтеров, в т.ч. и самоклеющаяся. Как вариант.
С уважением, Uncle
Uncle



Re: Сборка Ламика X86MTS

Сообщение CatchFish » 23 янв 2012 18:08
СообщениеСообщение отдельно

Kurbor, такой?
http://www.24au.ru/164873/

Рыбацкая удача - трудное счастье.
Аватара пользователя
CatchFish
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 9214
Зарегистрирован: 06 апр 2004 01:45
Город: Елабуга

Re: Сборка Ламика X86MTS

Сообщение Kurbor » 23 янв 2012 19:50
СообщениеСообщение отдельно

ну да, Рд-09 он такой... а чо?

Fillet & release !
Аватара пользователя
Kurbor
Коренной Татфишевец
Коренной Татфишевец

Сообщения: 6223
Зарегистрирован: 23 мар 2007 20:41
Имя: Борис
