Наши руки не для скуки , или как закрепить датчик эхолота

Gringo · Сообщение **Gringo** » 06 авг 2008 09:25

Gleb писал(а):Всем этим требованиям отвечает, уже упоминавшаяся, последняя разработка компании Lowrance HS-WS Skimmer® для работы при высоких скоростях.

Именно так, именно на транце и жестко на саморезах, если речь про Лоуренс идет. Во время сборки лодки не снимается, остается внутри скатки. Всю правду рассказывает.
А, кронштейны, ИМХО, - лишний шмурняк и морока.

Leon · Сообщение **Leon** » 26 авг 2008 17:17

Решил поделиться своими прибамбасами, для лодки ПВХ..

1. Ящик – эхолот, датчик, 2 аккамулятора.(2-й аккамулятор - резервный, также используется для подкачки матраца и запит. фароискателя)

Leon · Сообщение **Leon** » 26 авг 2008 17:21

2. Подставки под спин, съемные – юзаю второй сезон, ни что не трет и не вылетает.. под троллинг использую Scotty

3. В этом году поднял транец на 3см, улучшился выход на глисс и управляемость лодки, избавился от брызг и сырой спины..

4. Сиденье съемное-складное – отлично разгружает поясницу, как при глиссе, так и при троллинге.

Сообщение **Gleb** » 27 авг 2008 08:52

Leon, Отлично!

А сиденье самодельное?

Nikolay · Сообщение **Nikolay** » 27 авг 2008 09:18

Leon, чуть по подробней про сиденье можно ?

artur70 · Сообщение **artur70** » 27 авг 2008 09:18

Красиво
Скотти под спины самое то былиб подешевле

Leon · Сообщение **Leon** » 27 авг 2008 15:30

Сиденье, приобрел в Кабеласе - http://www.cabelas.com/cabelas/en/templ ... hop*082208, с доставкой (земной) и скидкой обошлось в 800-1000руб., точно не помню..

Перед поиском сиденья, кучу инфы перерыл..

Крепление к ним..

искал мягкое, легкое, мобильное, функциональное и не крупногабаритное – главное чтобы поясницу-спину расслабляло, т.к. сам нахожусь на инвалидности..

Сиденье - пристегивается к банке двумя широкими стропами, с застежками. Угол наклона спинки регулируется, боковой лямкой. Сама сидушка наполнена 4см пенкой, мягко и в жару не преет

. Установка сиденья, занимает 2 минуты. Сразу скажу, подойдет только на те лодки, у которых аналогичное крепление банки, к лодке как у меня, иначе будет выворачивать.

Мое, с каркасом..

Есть без каркаса..

Сейчас другая цена, без скидок..

1. http://www.cabelas.com/cabelas/en/templ ... 1235&maste
2. http://www.cabelas.com/cabelas/en/templ ... 1235&maste

Владимир С

Leon писал(а): с доставкой (земной) и скидкой обошлось в 800-1000руб., точно не помню..

, тоже хочу,
а сколько ждал заказа?

Leon · Сообщение **Leon** » 27 авг 2008 20:22

Владимир С писал(а):
Leon писал(а): с доставкой (земной) и скидкой обошлось в 800-1000руб., точно не помню..
, тоже хочу,
а сколько ждал заказа?

В этом году делал три наземных заказа, все доходили за месяц, АВИА 10-14дней.. там много интересных и недорогих вещей.. но заказывать лучше зимой, ассортимет больше + скидки хорошие

NCAndrey · Сообщение **NCAndrey** » 18 фев 2009 01:05

Продолжаем парад поделок.

Купив лодку STINGRAY 350 VIB пришлось сильно озадачится вопросом крепления датчика эхолота на сие чудо водномоторной ПВХ техники. Все бы ничего, если бы транец у данной модели имел стандартный вид, но выглядит он вот так:

Две белые плиты являются продолжением надувного пола высокого давления и по своим характеристикам сильно облегчают выход на глиссирование и т.д., что не способствует креплению датчика классическим способом. Но ничего не поделаешь. Пришлось почесать тыковку и призвать на помощь смекалку. Вот к чему это привело:

В салоне сотовой связи был приобретен держатель для мобильного телефона на присоске и подвергнут некоторой доработке. В итоге получилось это:

Заложена возможность разборки.

На одну из транцевых плит была приклеена шайба шедшая в комплекте с держателем сотового телефона.

Также в транец был вкручен крюк для крепления страховочного фала датчика.

Для исключения возможности потери датчика вся конструкция усилена страховочными фалами (в качестве фалов использована стальная оцинкованная цепь закрытая утеплителем используемым при монтаже кондиционеров) для удобстве сборки разборки фалы оснащены карабинами.

Вся эта конструкция позволяет достаточно надежно удерживать датчик в нужном положении не беспокоясь о возможности его срыва и потери.

В дальнейшем тыковка подтолкнула смекалку на создание полностью герметичного бокса для самого эхолота и всякой мелочи, панически боящейся воды, типа мобильного телефона, фотоаппарата, брелока сигнализации машины, часов и т.п. Вы спросите, зачем полностью герметичный бокс? Отвечаю... Так как я занимаюсь подводной охотой соответственно я сам и как правило напарник, находимся в лодке в гидрокостюмах и в них нет сухих карманов, а рас так то хрен по деревне какая волна, температура воды за бортом и количество воды в самой лодке и нет никакой возможности обеспечить сухое теплое пристанище электронике.

За основу был взят герметичный бокс для продуктов приобретенный в супермаркете "МЕТРО"

Герметичность обеспечивает крышка плотно фиксируемая по мериметру бокса

Кабель датчика вводится в бокс с помощью фланца в стенке бокса

и муфты на кабеле датчика.

Для надлежащей герметизации на кабель подмотана изолента и после ввода в муфту пустоты забиты герметиком. Лента фум для лучшей герметизации резьбового соединения.

Собираем…

и вуаля полностью герметичный бокс готов.
Испытания проводились путем полного погружения в воду на глубину 1 м. на 48 часов. Индикатором служила папиросная бумага, которая по истечении 48 часов была извлечена из бокса абсолютно сухой.

Пользоваться можно вот так:

или так:

А внутри вот так:

На случай замечательной погоды и желания разметить эхолот на свежем воздухе предусмотрен разборный кронштейн:

собираем

Все.

Doctor · Сообщение **Doctor** » 18 фев 2009 07:57

+1 за герметичный бокс и аккуратность исполнения всех девайсов! Молодец!

Владимир С

Очень оригинально!!! Отлично!!!

только ящичек не потопить бы вместе с его содержимым...

NCAndrey · Сообщение **NCAndrey** » 25 фев 2009 04:35

Владимир С писал(а):только ящичек не потопить бы вместе с его содержимым...

Ящик плавает как пробка. При испытании для надежного его затопления понадобилась 16 кг. гиря, при этом ящик конечно был пуст, но и у набитого ящика плавучесть очень высокая. Так что с ним купаться можно используя как плав средство, сам он ну никак не утонет.

Olegin7 · Сообщение **Olegin7** » 26 фев 2009 19:42

скажи где эти штуки все купить??? чтоб собрать такую штуку???

NCAndrey · Сообщение **NCAndrey** » 28 фев 2009 22:38

Все штуки были куплены в Мегастрое, а сам ящик в МЕТРО. Держатель эхолота сделан из кронштейна офисной настольной лампы (свинтил на работе по случаю

) куска ламинорованной фанеры толщиной 20 мм. + болт-шпилька вклееная в держатель и гайка вмонтированная в фанеру.

Olegin7 · Сообщение **Olegin7** » 02 мар 2009 11:36

надо соорудить что нить подобное!!! Блин времени нет делать это! Проще было бы купить!

GuD_ZoN89 · Сообщение **GuD_ZoN89** » 07 ноя 2011 20:04

всем привет,только зарегестрировался здесь,но давно посещаю этот сайт,увидел этот раздел)счастье)люблю мастерить)на днях выложу фотки и крепления эхолота,и эконом вариант сидушки со спинкой)

NCAndrey · Сообщение **NCAndrey** » 09 ноя 2011 22:33

Давай

Особенно бюджетный вариант седушки со спинкой

.

GuD_ZoN89 · Сообщение **GuD_ZoN89** » 12 ноя 2011 18:54

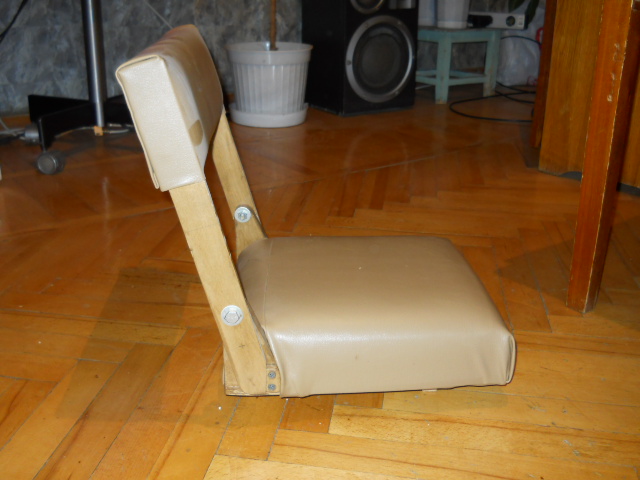

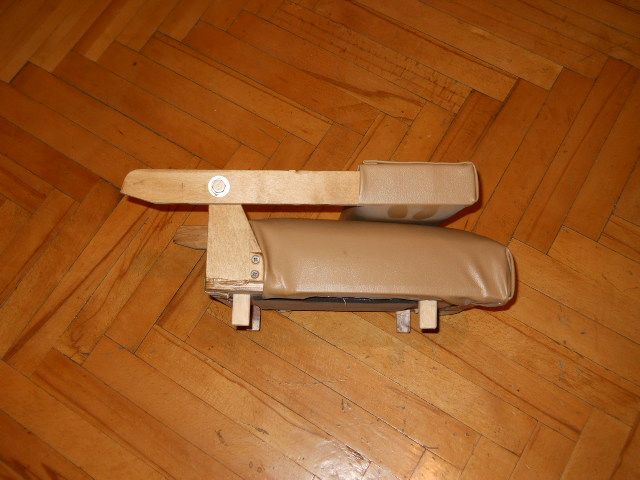

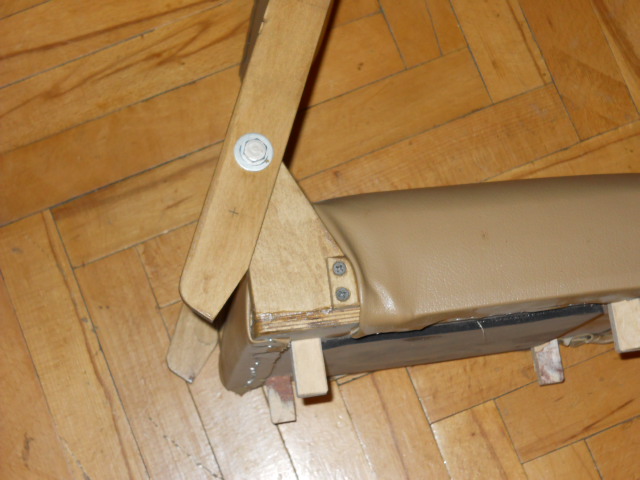

все сделано из фанеры,на нее положил старые куски поролона,все обшил завалявшимся дермонтином,получилось как то так,снизу 4 пенечка из той же фанеры,сидят на саморезе и эпоксидке,встает седенье как вдоль движения,так и поперек(на леща очень удобно),между этими пенечками микропора,но можно и любую другую резинку,чтобы не скользила по седенью лодки,складной механизм тоже очень примитивный,при наличи всех материалов изготавливается часа за 2)))и места не много занимает в сложенном состоянии)эхолот лежит у друга,как только заберу,сразу выложу фотки крепления)

Max · Сообщение **Max** » 14 ноя 2011 11:29

А куда крепить датчик?

GuD_ZoN89 · Сообщение **GuD_ZoN89** » 14 ноя 2011 19:33

всем привет

когда увидел цены на крепление датчика в магазине

,сразу же решил-надо делать

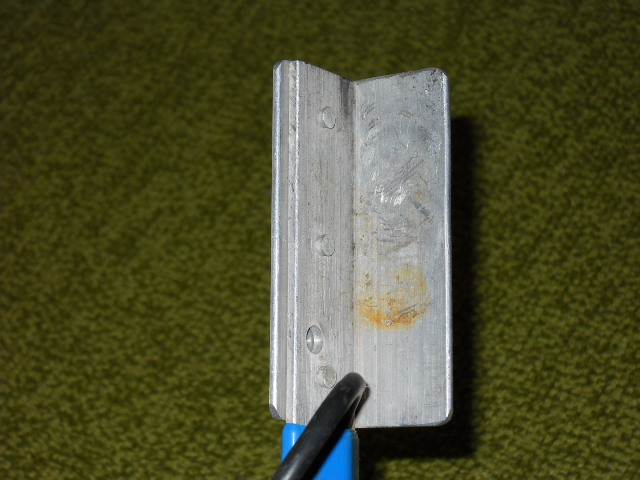

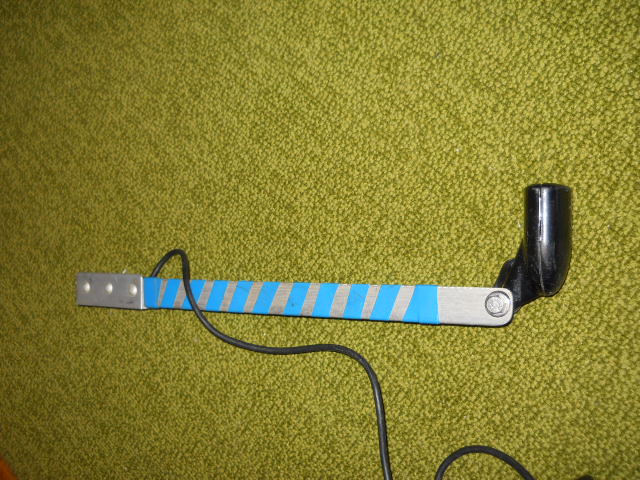

пластинку отпилил в размер высоты транца,приклепал к ней уголок,штатным болтом прикрутил датчик к планке,а к транцу креплю обычой струбциной,к экрану эхолота снизу приклеил кусочек пластика,а на него самоклеющуюся липучку,ответную часть липучки на край заднего сиденья,держит замечательно. Также липучку приклеил на аккамулятор,и на пайол,в угол к транцу. Потом решил сшить чехол для этого всего дела,нашел брезент,и шумоизоляцию, ее подшил изнутри,как защиту от ударов.Второй год пользуюсь,очень доволен

Andre_72 · Сообщение **Andre_72** » 24 янв 2012 09:38

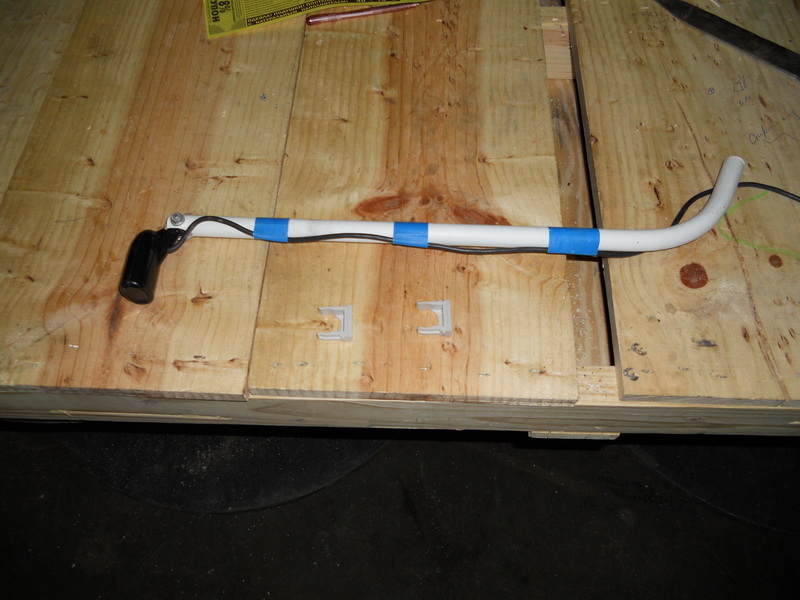

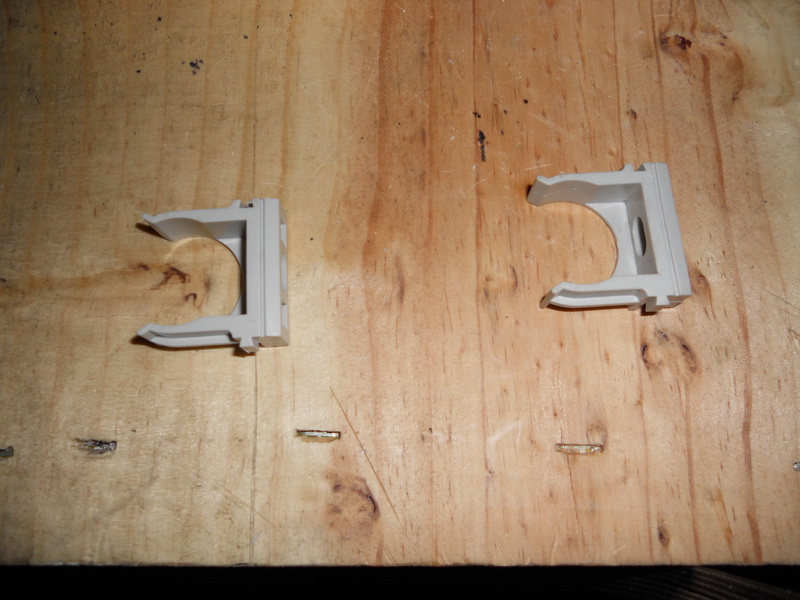

Взял трубку ( метеллопластик) ..Нагрел феном один конец и согнул..крепеж к транцу..Получается сьемный..Может кому и пригодиться..Вроде тоже все бюджетно..

Andre_72 · Сообщение **Andre_72** » 24 янв 2012 09:39

крепеж к транцу..

RamireS · Сообщение **RamireS** » 21 июл 2013 22:16

Друзья, приобрёл эхолот Лоуренс Х-4 про.Вопрос, можно ли установить датчик под сиденье на Уфимке? Т.е получается что датчик будет не в воде, и сигнал будет проходить через "пол".

Gringo · Сообщение **Gringo** » 21 июл 2013 22:22

RamireS, чёта новинького. Есть специальные свесы.

AndrewZh · Сообщение **AndrewZh** » 22 июл 2013 18:33

RamireS писал(а): Т.е получается что датчик будет не в воде, и сигнал будет проходить через "пол".

насколько я помню из курса....мммм..."Теории передачи...", распространение радиоволн в воде отличается от в воздухе

(на подлодках, например, применяют ОДВ для дальней связи)
А под сиденьем будете смотреть рельеф днища, а не дна

Иначе, не было бы стотысяч очумельцев, мастырящих дрын для окунания датчика из того, что есть на работе... или работе знакомых

Если транца нет, то, как простой и грубый вариант:взять трубку (или полосу) из мягкого металла, изогнуть в форме S и повесить на баллон, а на другом конце закрепить датчик. На вёсельной лодке никуда он не денется

RamireS · Сообщение **RamireS** » 22 июл 2013 18:53

Скачал переведённую на русский язык инструкцию к эхолоту.Прочитал. Извините товарищи ,моя идея была ошибочна. Пардонс , сморозил ересь

symbiot · Сообщение **symbiot** » 14 ноя 2015 15:17

Подниму тему, что-то умирает она потихоньку.

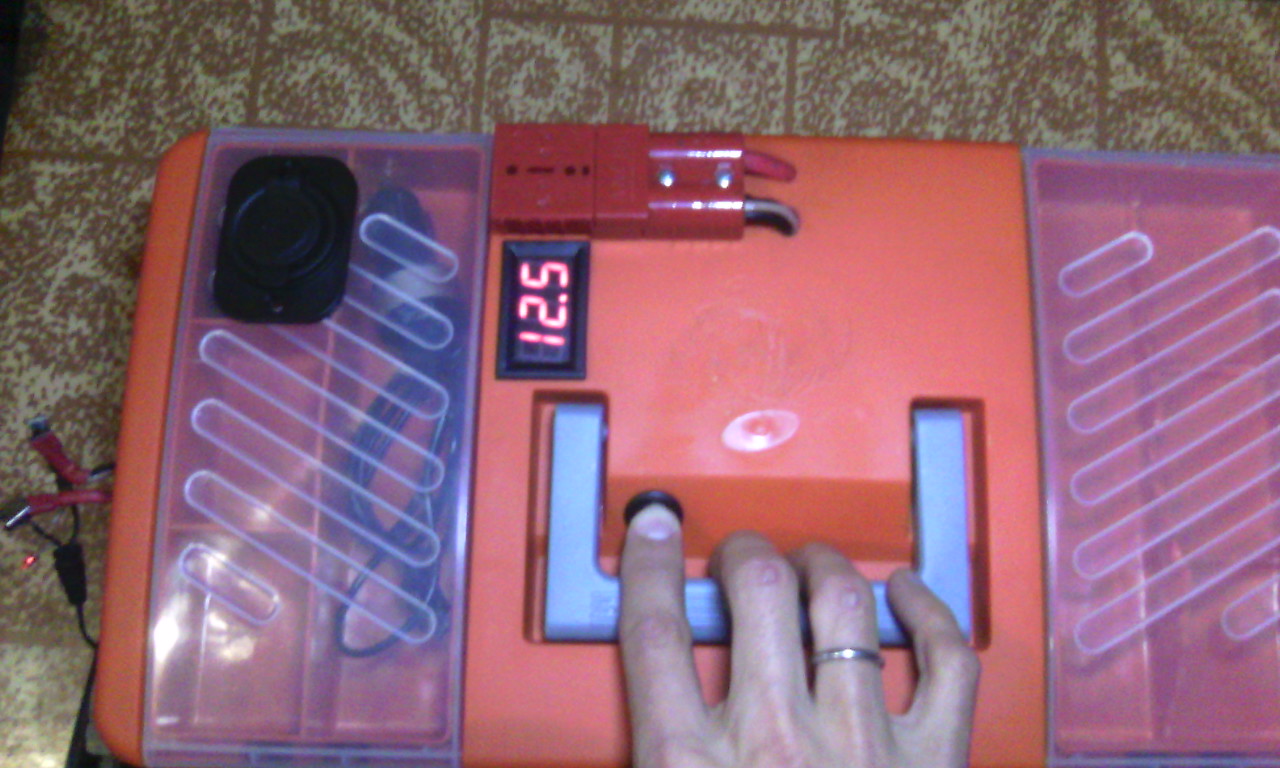

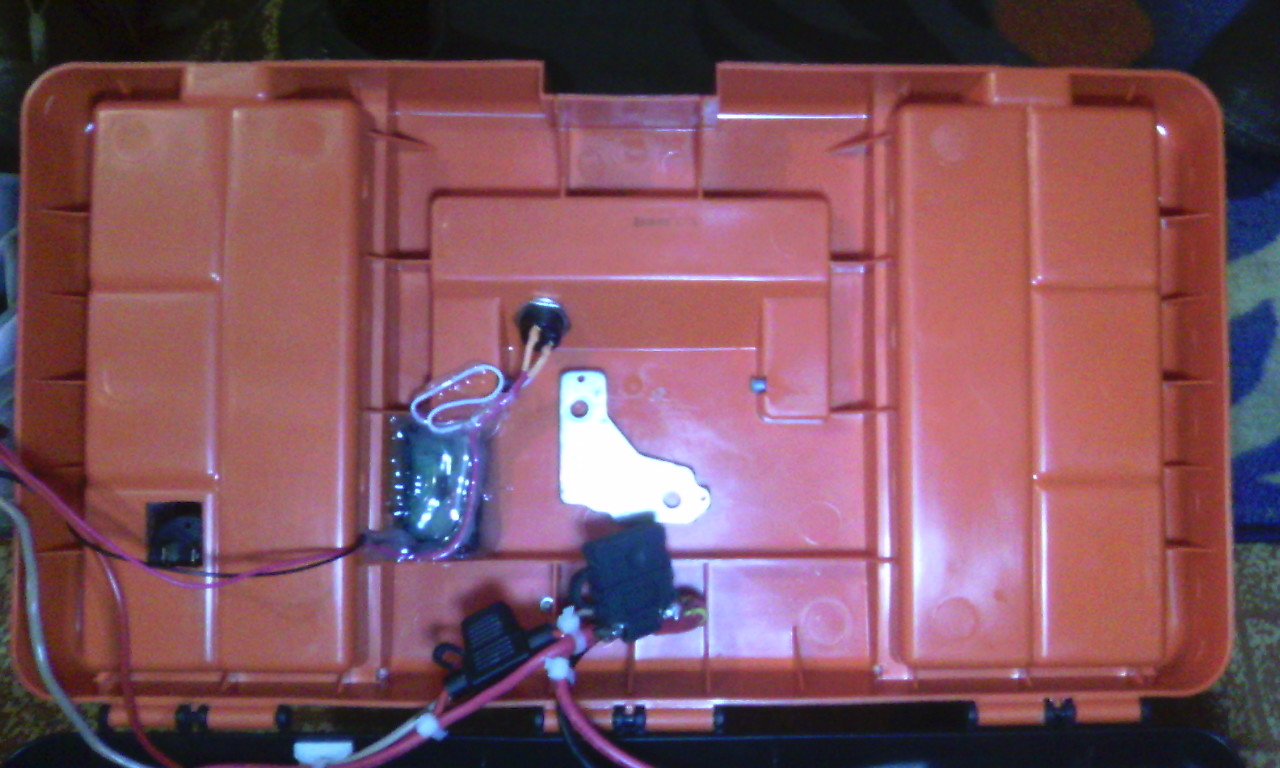

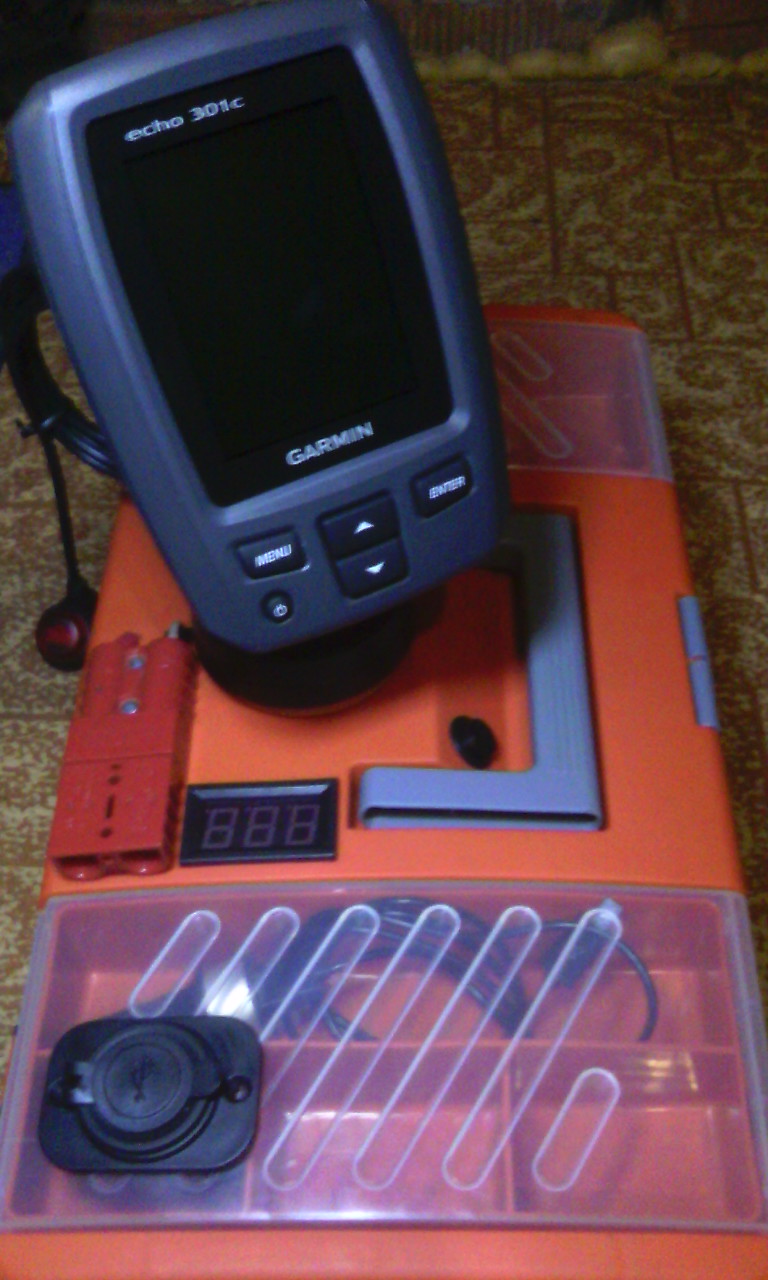

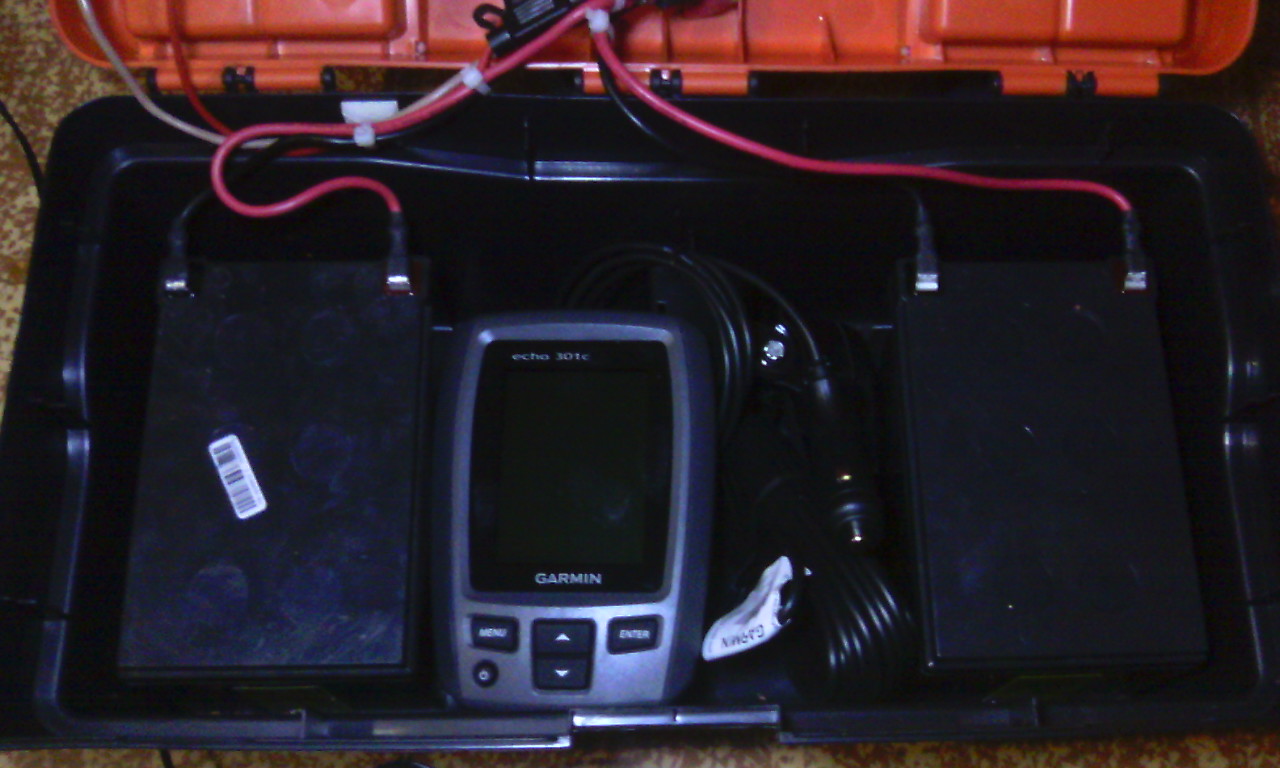

Вариант переносного аккумулятора с креплением для головной части эхолота.

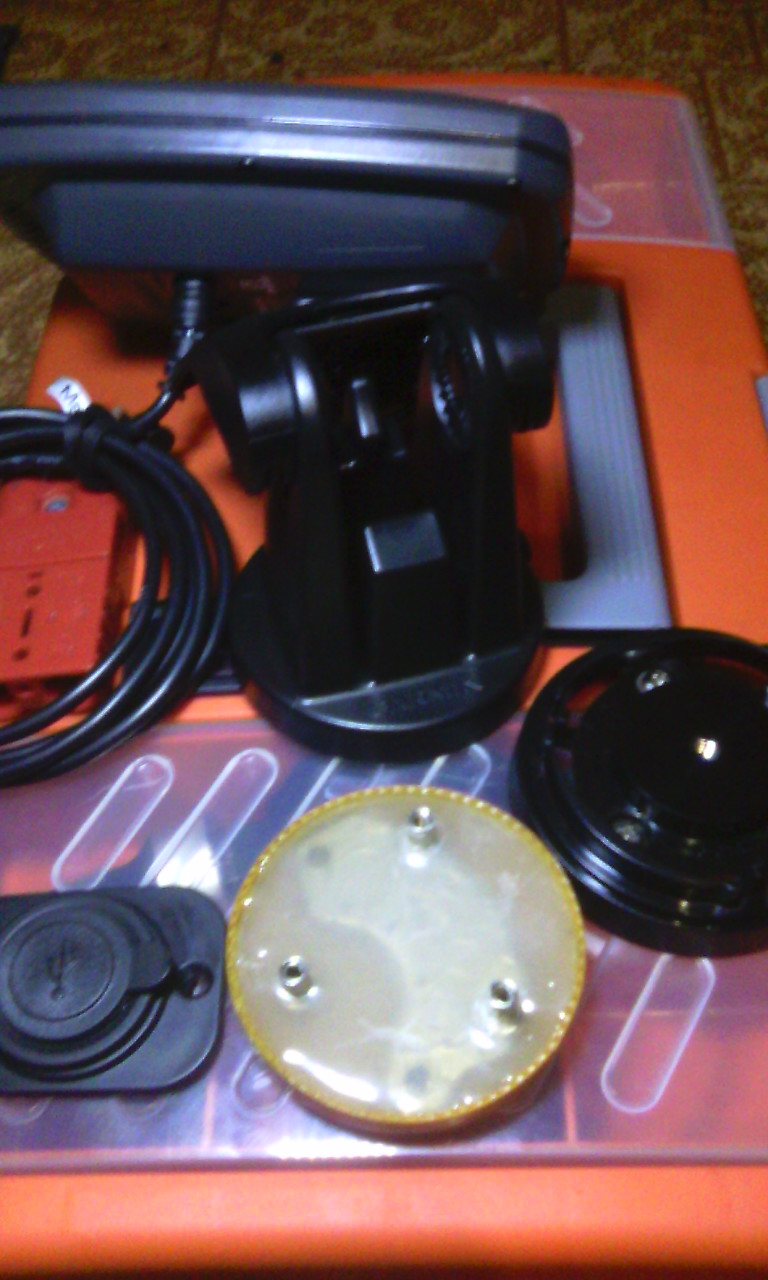

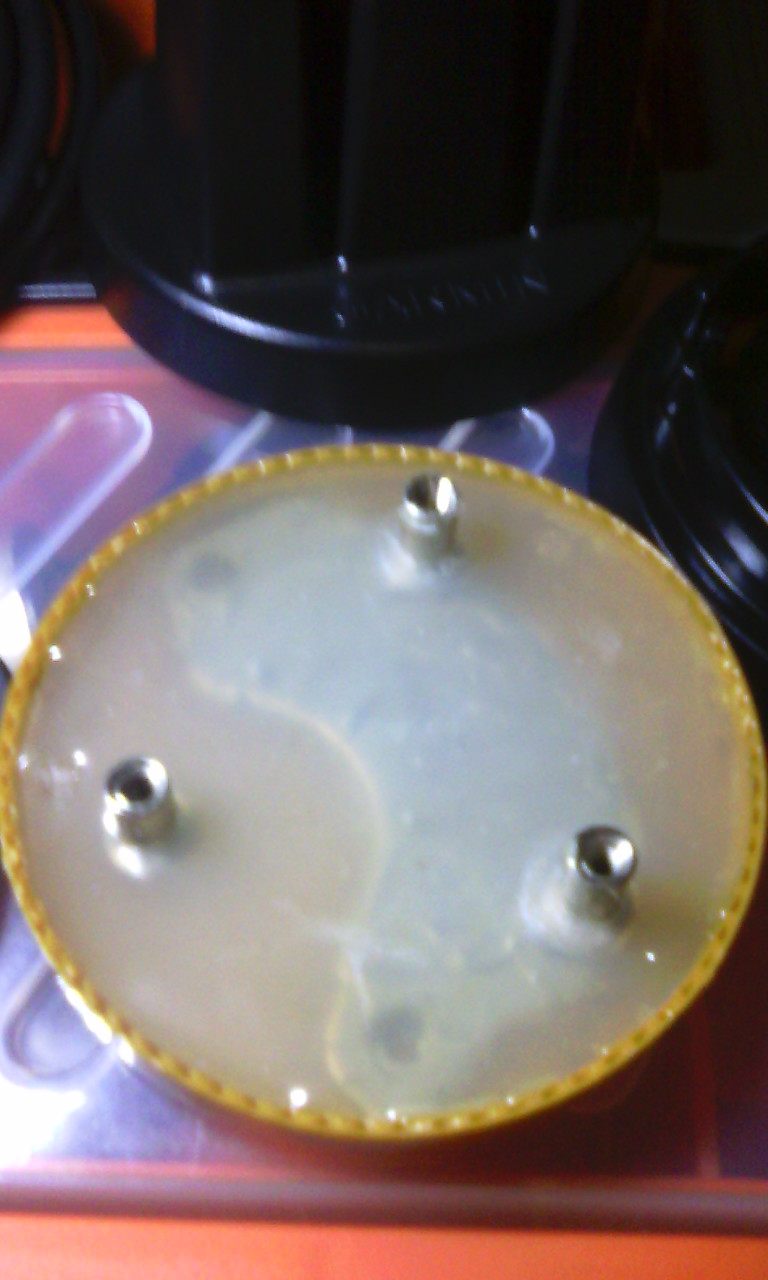

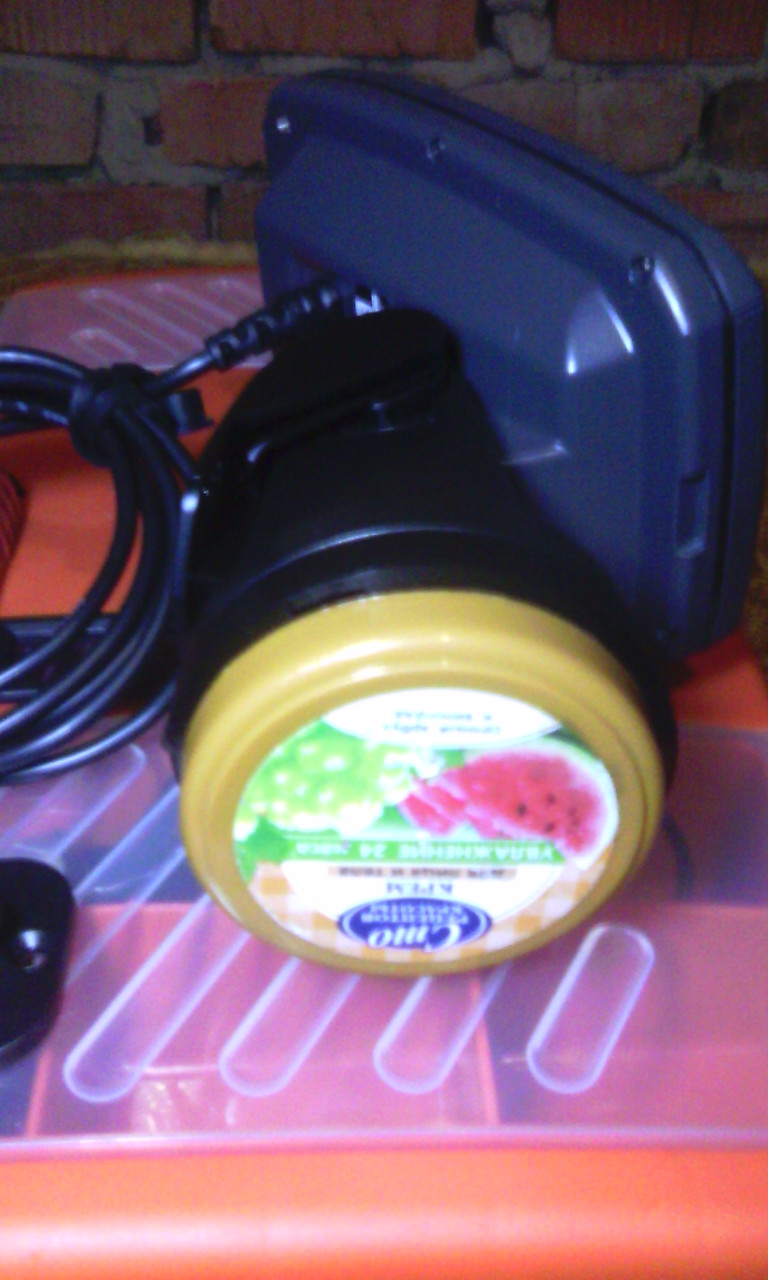

Быстросъемный механизм сделан из 2-х магнитов HDD.
Главное условие для меня - минимальная переделка самого эхолота.

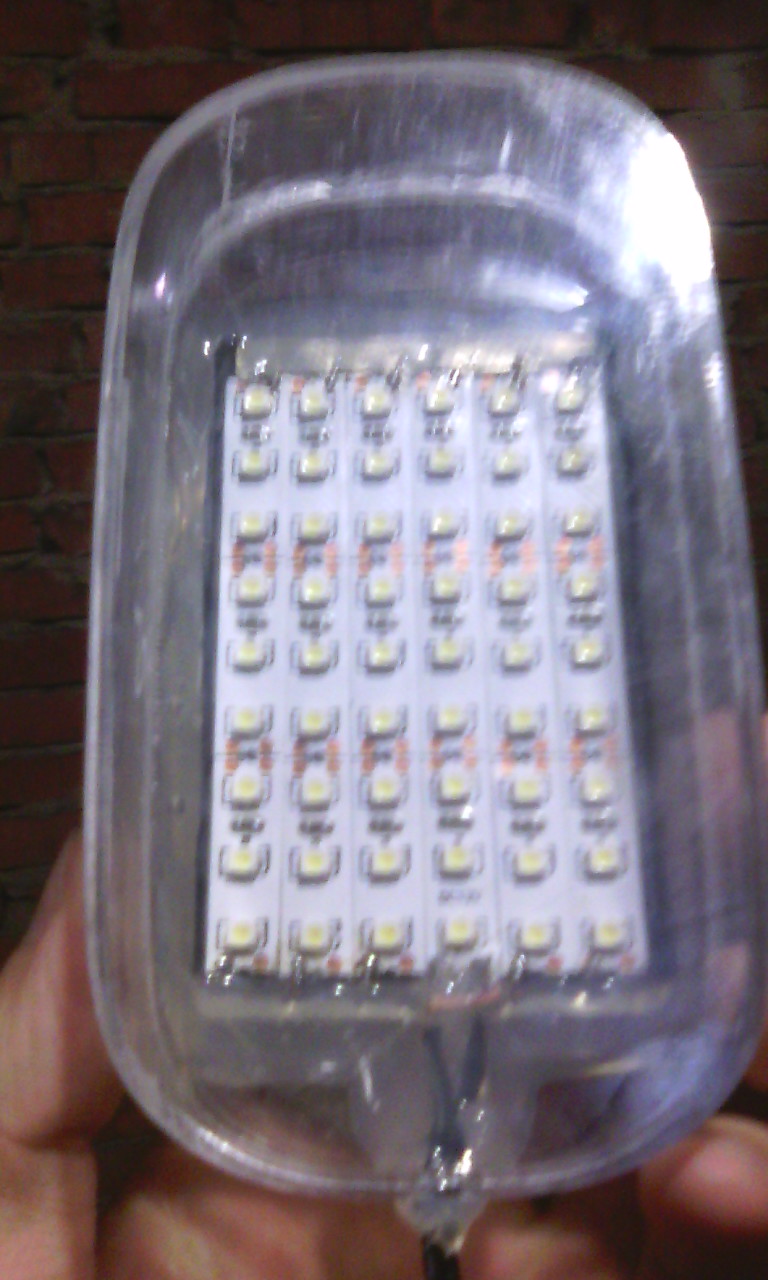

Сам использовал для электронасоса, эхолота, фонарика и зарядки телефона. Думаю можно еще использовать для автомобильного попогрея в начале и конце сезона.
Бюджет без учета аккумуляторов менее 1000р.
